TISCHROL 450

Manueller Aufwickler für Ringe und Spulen mit Außen-Ø max. 450 mm. Überzeugt durch ein flexibles Baukastensystem und dem mühelosen Bedienkomfort

Praktischer Tischwickler

Funktionsweise

Mit diesem manuellen Ring- und Spulenaufwickler können Wickelgüter wie Kabel, Leitungen usw. auf kleine Ringe oder Spulen gewickelt werden.

  • Anwenderfreundlicher Handwickler

  • Übersetzung zwischen Kurbeldrehzahl und Wickeldrehzahl 1:1 oder 1:3

  • Ringwickelkopf je nach Ringgröße

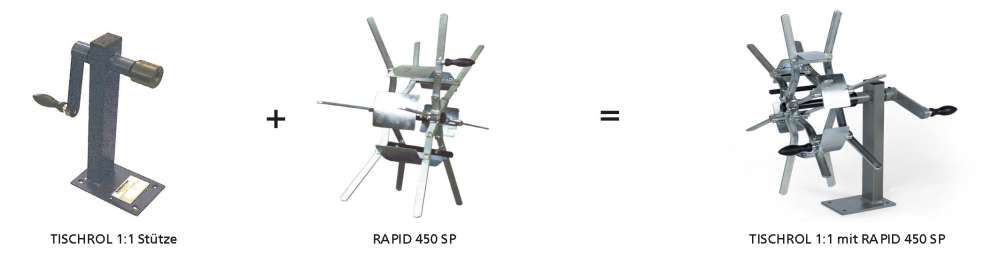

Modulares System

Technische Daten

Komplettgerät TISCHROL 450 85100012

TISCHROL Komplettgerät mit TISCHROL 1:3 und Spulenwickelachse.
Umfang: Stütze, Bodenplatte und Handkurbel, Teller mit Achse und Zentrierkonus

Länge
300 mm
Breite
445 mm
Höhe
410 mm
Farbe
mausgrau / lichtgrau
Übersetzung
1:3
Spulenteller-Ø
300 mm
Spulenbreite bei Bohrung 80 mm
165 mm
Spulenbreite bei Bohrung 25 mm
135 mm
Achse
Ø 16 x 200 mm
Achsaufnahme-Ø
20 mm
Traglast
max. 10 kg

Artikelnummer

Grundgestell TISCHROL 1:3
85100434
Spulenwickelachse
85100100

TISCHROL 1:1 Grundgestell 85100433

Umfang: Stütze, Bodenplatte und Handkurbel

Länge
100 mm
Breite
270 mm
Höhe
325 mm
Farbe
RAL 7005 mausgrau
Gewicht
ca. 2,6 kg
Übersetzung
1:1
Achsaufnahme-Ø
20 mm
Maß Bodenplatte - Achsmitte
250 mm
Wickelkopf
max. 450 mm

TISCHROL 1:3 Grundgestell 85100434

Umfang: Stütze, Bodenplatte und Handkurbel

Länge
100 mm
Breite
270 mm
Höhe
295 mm
Farbe
RAL 7005 mausgrau
Gewicht
ca. 3,8 kg
Übersetzung
1:3
Achsaufnahme-Ø
20 mm
Maß Bodenplatte - Achsmitte
250 mm
Wickelkopf
max. 450 mm
